一、试验目的

1. 测定10kV干式变压器的零序阻抗值，验证其是否符合设计要求及国家标准。

2. 为系统短路电流计算、继电保护整定提供数据支持。

3. 检查变压器三相磁路对称性及绕组结构是否存在缺陷。

二、试验依据

1. GB/T 1094.1-2013《电力变压器 第1部分：总则》

2. GB/T 1094.10-2022《电力变压器 第10部分：声级测定》

3. 厂家技术协议及设计图纸要求。

三、试验设备

1. 测量仪表：

• CT3200C变压器空负载参数测试仪

• CT5902大电流发生器

四、测试注意事项

试验要求:

⑴ 应在额定频率下，在短接的三个线路端子（星形或曲折形联结绕组的线路端子）

与中性点端子间进行测量。

⑵ 被试变压器外壳、铁芯均应接地。测试线及短接线截面要足够大并连接牢靠。

⑶ 零序阻抗应在变压器额定分接位置测试。

⑷ 测试时，变压器本体电流互感器二次侧不应开路，且应有接地点。

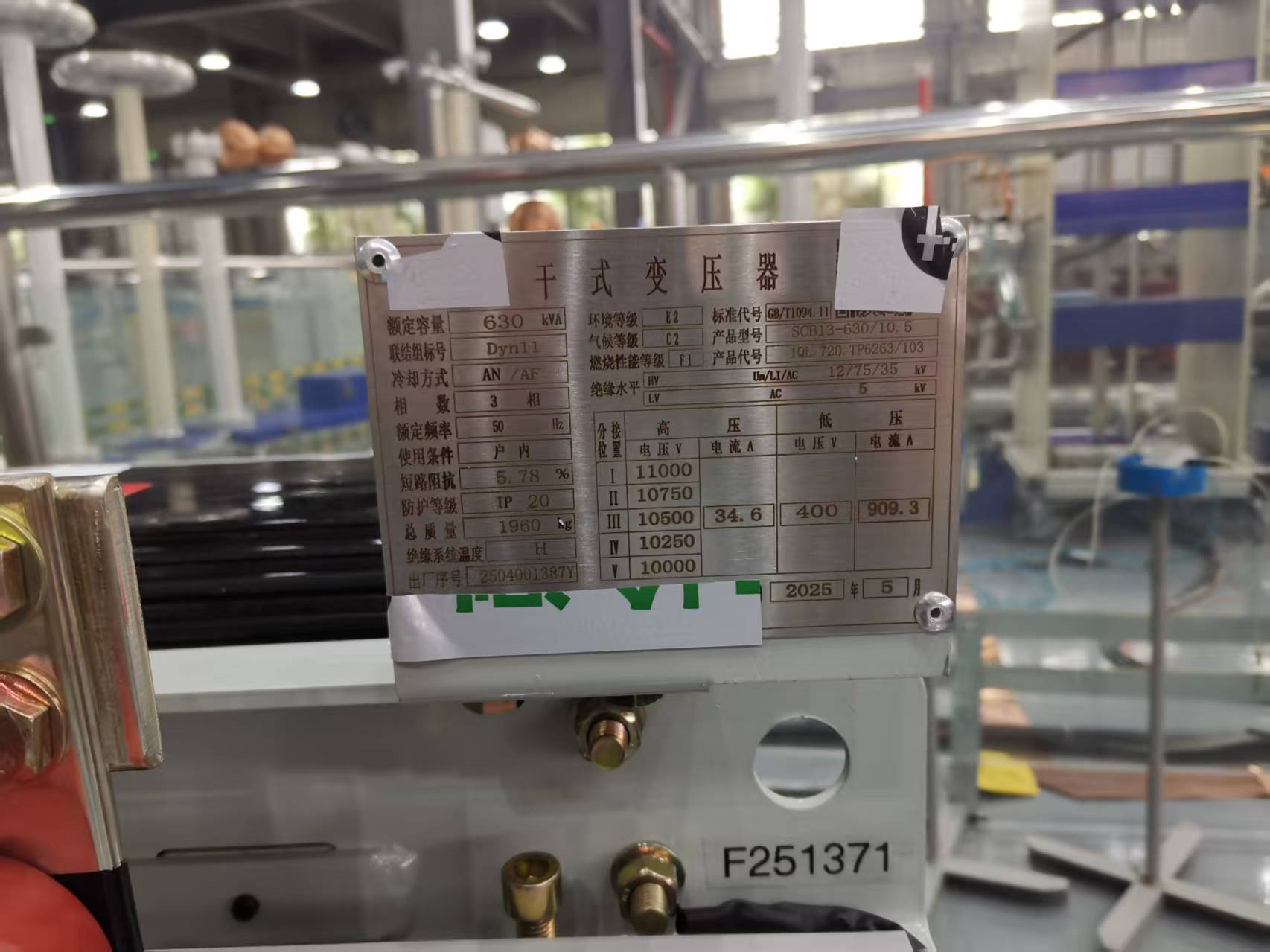

本次试验用的变压器联结组标号为Dyn11，属于有平衡安匝的零序阻抗测量。[ 绕组中有一个封闭的三角形联结的绕组均属于平衡安匝，其零序阻抗是线性的，一般只测量一点，试验电流应尽量等于额定电流，受设备能力限制时，应不低于25%额定电流。]

对于Dyn11的变压器，只测量低压绕组，试验时abc—o供电、高压开路。（注：当测试电流超过仪器测试范围时，需接电流互感器。）

五、试验结果
