1 试验简介

       公司技术人员应某发电厂要求，在免拆接地刀排情况下，针对两台220kV室内GIS开关设备，使用自主研制的CT8009高压开关动特性测试仪，采用双端接地测试法，分别对两台LW24-252/T4000-50(G)型号的GIS断路器进行了特性测试，同时也做了传统法测量数据的对比，试验数据高度吻合，进一步验证了双端接地测试法的可靠性，同时大大提升了试验现场人员检修测试的安全性和工作效率。

                                                                                               测试现场照片

         试验前期，已确定两台GIS断路器本体都处于停电检修状态，同时两侧隔离开关已断开，接地刀闸闭合（双端接地），母线侧带电，线路侧停电。

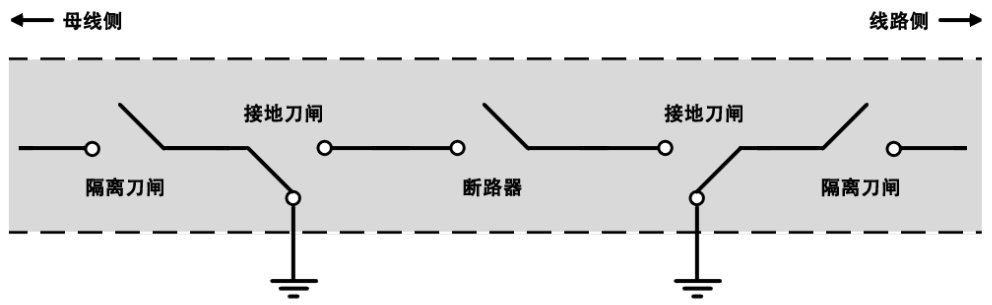

                                                                                              开关设备状态示意图

       经现场勘察，开关设备处于发电厂某四楼室内，地面铺设有网格型接地铜排，设备接地回路采用较粗的铜排与之连接，相当于一个理想的小型地网。与室外的GIS开关设备接地存在差异的是，此地网不带一点感性成分，用高频交流信号也不会在地网回路上形成高阻抗，会分走大部分电流信号，即使开关主断口处于合闸状态下，源输出的高频电流信号绝大部分还是会直接从接地刀闸的接地回路上被分流走，经过主断口的电流就会很小。

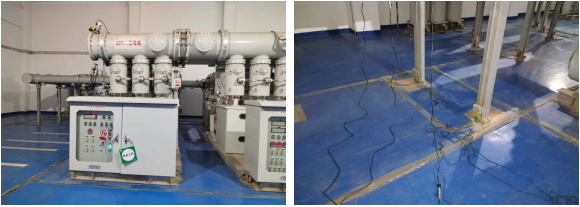

                                                                                          现场设备构造及地面铜排

      经技术分析，双端接地测试中的直联法不能很好的适用于当前的现场条件，很可能由于接地阻抗很小，信号分流较大，造成测试的不稳定性，因此技术人员决定采用更高灵敏度的卡钳法，采用高频测试卡钳进行高频激励信号的耦合输出，进行阻抗变换，信号采集端则选择合适的罗氏线圈经积分滤波还原算法处理后，这样就能容易、稳定地进行双端接地测试断路器特性了。

设备铭牌参数：

设备主要铭牌参数

 试验设备：

试验设备清单
