7月30日我司技术人员前往温州某用户侧配电房，针对新铺设的两条全长1.3公里10kV高压电缆进行交流耐压试验。

一、试验背景

被试品信息：

电缆型号：ZC-YJV22-8.7/15kV-3×400mm²

长度：1.3公里左右

数量：2条

投运状态：新敷设电缆（交接试验）

试验目的：验证电缆主绝缘强度及安装质量，排除潜在缺陷。

试验依据：

GB50150-2024电气装置安装工程电气设备交接试验标准

GB/T 12706.4-2020 电缆试验标准

二、试验设备

设备名称

1、CTSR-135kVA/108kV变频串联谐振耐压试验装置

2、CT3505绝缘电阻测试仪

三、试验简述

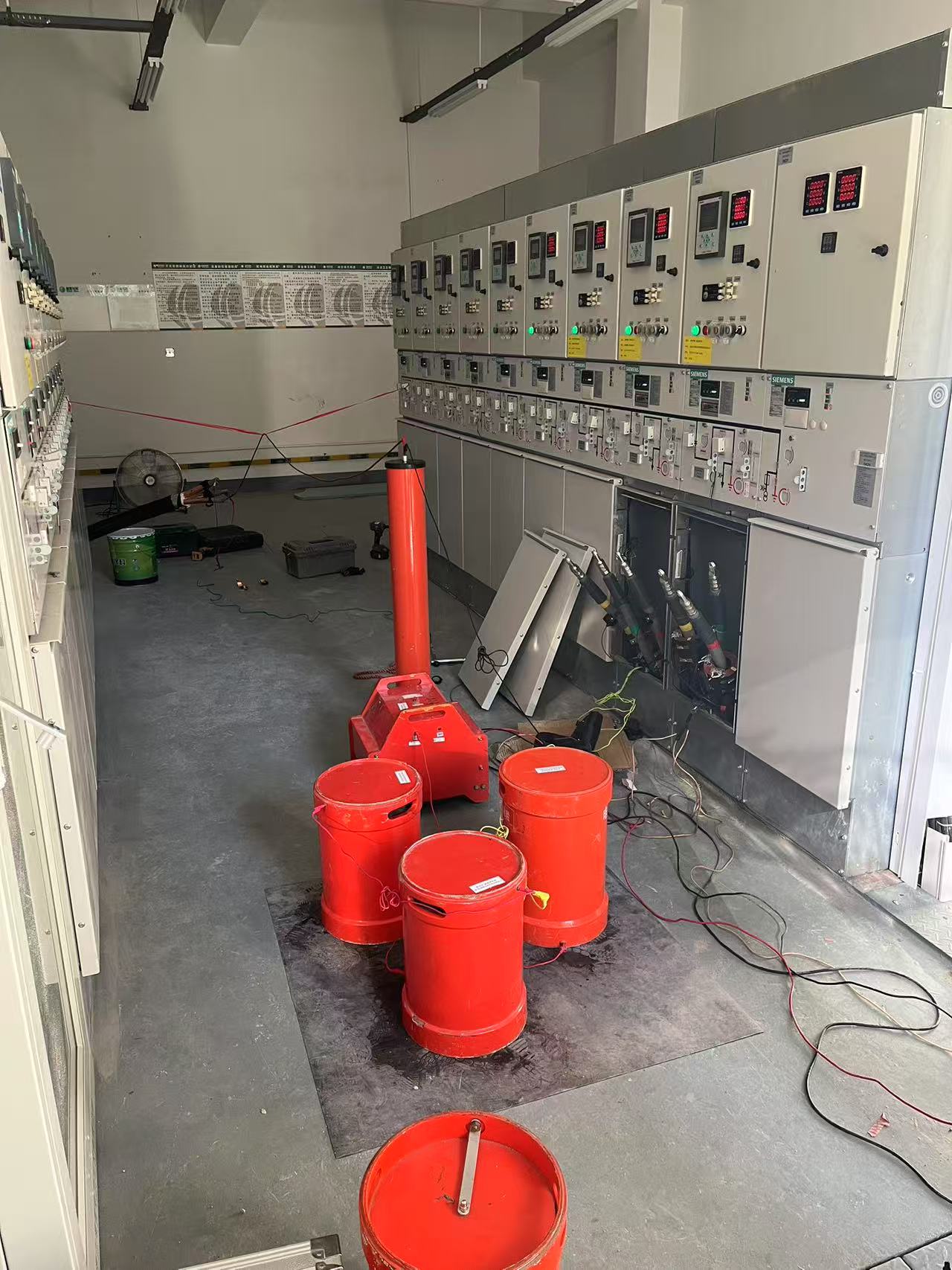

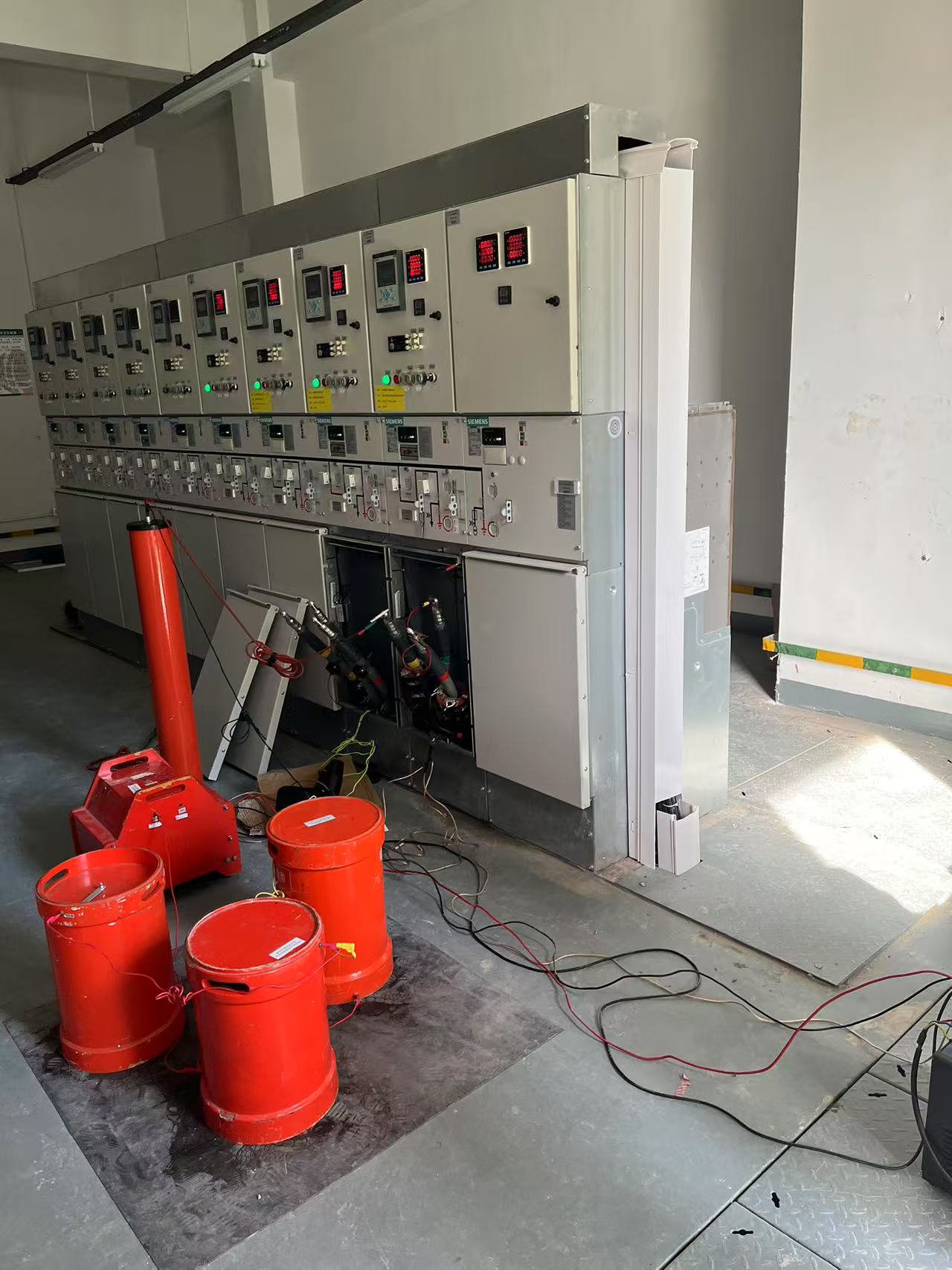

做好现场安全措施，首先对被试品电缆进行各相绝缘电阻（相间及对地）数据和合格。采用CTSR-135kVA/108kV变频串联谐振耐压试验装置分相进行交流耐压试验，耐压结束后进行绝缘电阻测复测，数据合格试验顺利完成。

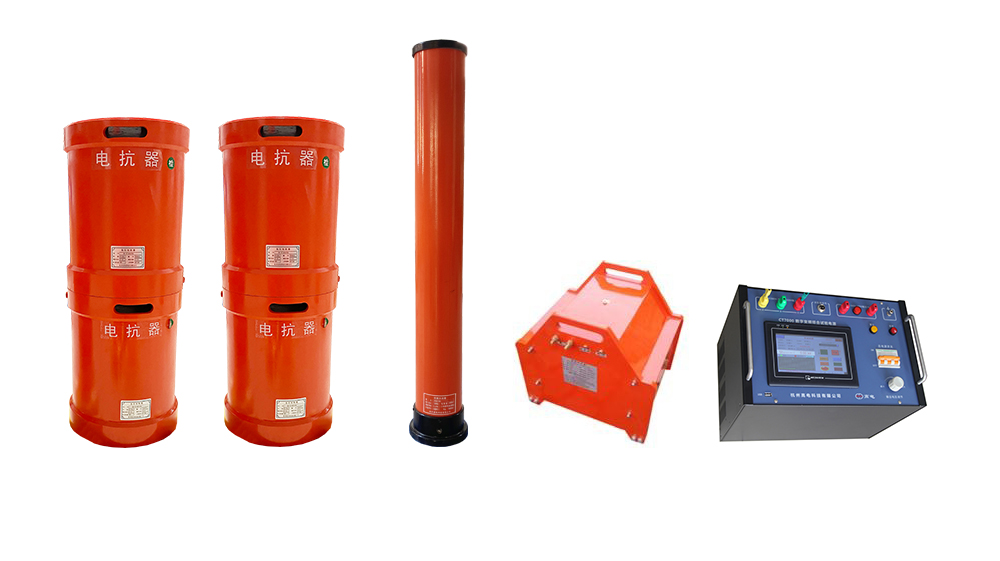

【CTSR-135kVA/108kV变频串联谐振耐压试验装置技术方案】

一、 被试品对象及试验要求

1、35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

2、35kV GIS、开关的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。

3、35kV/31500kVA主变的交流耐压试验，电容量≤0.012uF，试验频率45-65Hz，试验电压不超过68kV，试验时间1min。

4、10kV/300mm2电缆2km的交流耐压试验，电容量≤0.751uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

5、35kV 互感器的交流耐压试验，试验频率30-300Hz，试验电压不超过76kV，试验时间1min。

6、35kV 断路器（相间）的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。

7、10kV/10000kVA主变的交流耐压试验，电容量≤0.01uF，试验电压不超过35kV，试验时间1min。

（二）相关资料一览表

一、 工作环境

1. 环境温度：－10⁰C –50 ⁰C;

2. 相对湿度：≤90%RH;

3. 海拔高度:  ≤1000米；

二、 装置主要技术参数及功能

1. 额定容量：135kVA；

2. 输入电源：单相220或三相380V电压，频率为50Hz；

3. 额定电压：27kV； 54kV；108kV；

4. 额定电流： 5A；2.5A； 1.25A；

5. 工作频率：30-300Hz；

6. 装置输出波形：正弦波

7. 波形畸变率：输出电压波形畸变率≤1%；

8. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

9. 温    升：额定负载下连续运行60min后温升≤65K；

10. 品质因素：装置自身Q≥30(f=45Hz)；

11. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12. 测量精度：系统有效值1.5级；

三、 设备遵循标准

GB50150－2016        《电气装置安装工程电气设备交接试验标准》

DL/T474.4-2018       《现场绝缘试验实施导则－交流耐压试验》

DL/T596-2005        《电力设备预防性试验规程》

GB/T16927.1-2-2013   《高电压试验技术》

DL/T1015-2006        《现场直流和交流耐压试验电压测量系统的使用导则》

GB/T311.1-2012        《高压输变电设备的绝缘与配合》

GB10229-1988         《电抗器》

GB1094.3-2017        《电力变压器》

GB191-2008           《包装储运图示标志》

JB/T9641-1999         《试验变压器》

IEC 60358-1990        《耦合电容器和电容分压器》

GB 4793.1-2007       《测量、控制和实验室用电气设备的安全要求 第1部分：通用要求》

GB_T 3859.2-2013     《半导体变流器 通用要求和电网换相变流器 第1-2部分：应用导则》

GB/T2423.8-2008    《电工电子产品基本环境试验规程》

DL/T849.6-2016      《电力设备专用测试仪器通用技术条件 第6部分：高压谐振试验装置》

五\装置容量确定

设计四节电抗器，则单节电抗器为33.75kVA/27kV/1.25A/100H，装置总容量为135kVA。

验证：1、10kV/300mm2电缆2km的交流耐压试验，电容量≤0.751uF，试验频率30-300Hz，试验电压22kV，试验时间5min

使用电抗器三节并联，则L=100/3=33.33H ，则：

试验频率：f=1/2π√LC=1/(2×3.14×√33.33×0.751×10^-6)=31.81Hz

试验电流：I=2πfCU试 =2π×31.81×0.751×10^-6×22×10³=3.3A

2、35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

使用电抗器两节串联（互感系数1.05）两组并联，则L=100×2×1.05/2=105H ，则：

试验频率：f=1/2π√LC=1/(2×3.14×√105×0.1945×10^-6)=35.22Hz

试验电流：I=2πfCU试 =2π×35.22×0.1945×10^-6×52×10³=2.24A

装置容量定为135kVA/108kV，分四节电抗器，电抗器单节为33.75kVA/27kV/1.25A/100H，使用电抗器串并联能满足上述被试品的试验要求。

试验时设备使用关系列表

六、系统配置及其参数

1. 激励变压器JLB-7.5kVA/1.5/3/5kV/200V/400V                1台

a) 额定容量：7.5kVA；

b) 输入电压：200V/400V，单相；

c) 输出电压：1.5/3/5kV

d) 结    构：干式；

e) 重    量：约58kg；

2. 变频电源CTSR-7.5kW/220/380V                            1台

a) 额定输出容量：7.5kW

b) 工作电源： 220/380±10%V（单/三相），工频

c) 输出电压：0 –400V，单相，

d) 额定输入电流：18.75A

e) 额定输出电流：18.75A

f) 电压分辨率： 0.01kV

g) 电压测量精度：1.5%

h) 频率调节范围：30 – 300Hz

i) 频率调节分辨率：≤0.1Hz

j) 频率稳定度：    0.1%

k) 运 行 时 间：额定容量下连续60min

l) 额定容量下连续运行60min元器件最高温度≤65K;

m) 噪 声 水 平：≤50dB

n) 可实现以下功能

1）变频电源的放置为纵向和横向，特别适合现场操作及观察；

2）内外部具备特殊减震橡胶支撑脚和保护铝箱，可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性；

3）参数显示：触摸或外接鼠标大屏幕液晶界面显示系统

可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容，电感，频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性；

4）参数设置：大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置，可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择；

5）试验模式：触摸屏和外接鼠标操作，有全自动、半自动、手动三种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等；

6）保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能；

7） 数据存储功能：试验结果保存（手动保存）、打印、上传、回查等

① 试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录；

② 数据查询：可将已保存的试验结果数据显示到屏幕上，同时具有USB接口，可将数据输出打印或利用设备所携带打印机打印；（打印机属客户自选，若客户有此需求，须在合同中予以特别写明）

8）自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.0%；

9）调频范围及频率分辨率均可设定：调频范围可设为30～300Hz、45～100Hz、200-300Hz、按需设置，可加快调谐过程；频率分辨率根据需要，可预设为0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在调谐效率与调谐精准度之间取得优化平衡；

10）频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；

P）重  量：约12kg；

3. 高压电抗器DK-33.75kVA/27kV                     4节

a) 额定容量：33.75kVA;

b) 额定电压：27kV；

c) 额定电流：1.25A；

d) 电 感 量：100H/单节；

e) 品质因素：Q≥30 (f=45Hz)；

f) 结    构：干式；

g) 重    量：约40kg；

4. 电容分压器FRC-120kV/1000pF                      1套

a) 额定电压：120kV；

b) 高压电容量：1000pF；

c) 介质损耗：tgσ≤0.5%；

d) 分 压 比：1000：1（以铭牌为准）

e) 测量精度：有效值1.5级;

f) 重    量：约15kg；

七、供货清单一览表

（一）配置设备一览表
