试验时间： 2025年12月01日-02日

试验地点： 河北某抽水蓄能电站

试验内容： 接地阻抗、跨步电压、接触电势、电位梯度测量

参考导则： DL/T 475-2017《接地装置特性参数测量导则》

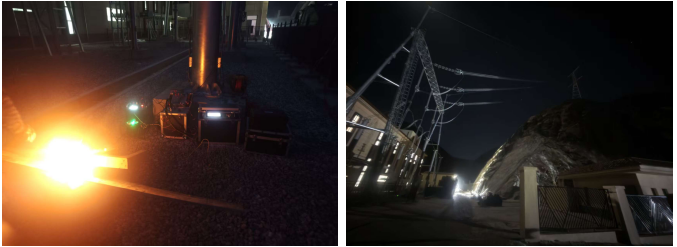

1.试验简介：

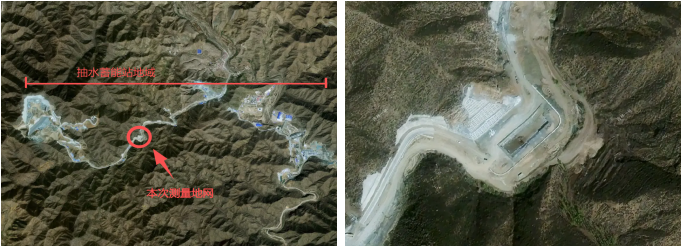

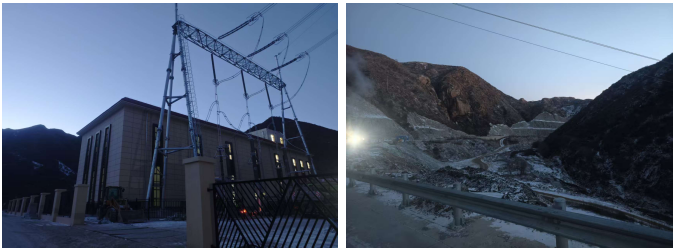

本次试验是针对河北张家口某抽水蓄能电站新建500kV开关站，开展地网接地阻抗、跨步电压、接触电势、电位梯度的测量工作。

测量位置为正在建设的开关站区域，暂未与上下库地网连接的独立地网。电流回路采用500kV新建架空线路，电压回路采用人工放线。

2.试验内容：

本次试验设备为我司自研生产的< CT5250大电流地网接地特性分流测试系统 >，采用新型变频交流电源，异频抗干扰技术，可输出大电流并带有信号同步及分流矢量测量功能。

本次实测数据显示开关站地网阻抗、跨步电压、接触电势及场区电位梯度等测试值都在规范设计要求内，试验稳定。

3.试验总结：

本次试验同时也是对设备在极端条件下的一次重点尝试，在零下20℃的环境下，尤其是经过户外长达10个小时的放置，设备仍能正常输出测量，为后期设备研发和提升提供了宝贵的经验。
