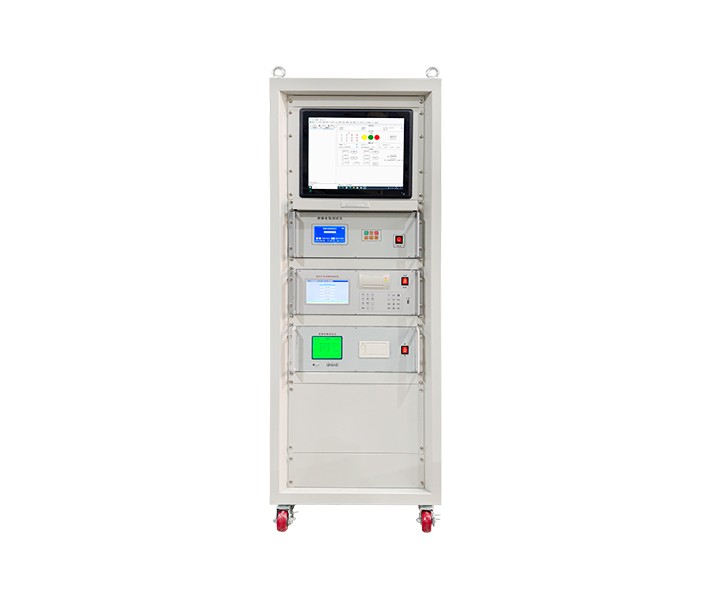

该产品为新型综合型开关一体化试验系统，可通过接线矩阵切换装置实现一次接线完成多项试验，使现场作业的“安全、质量、效率、效益”得到综合性提升。

该产品可实现对完成试验接线的被试验对象（AIS、GIS、真空断路器、开关柜）进行“主回路电阻试验”、“主回路绝缘电阻试验”、“主回路耐压试验”、“二次回路绝缘电阻试验”、“二次回路直流电阻试验”、“机械特性试验”等试验。

该产品通过对内置的矩阵接线切换装置进行切换控制，从而实现一次接线完成各个单项试验或一键完成用户设置的组合试验。试验过程中装置自动捕捉有效数据并填入报告指定位置，一键生成试验报告。

（1）支持主回路绝缘电阻试验功能

（2）支持二次回路绝缘电阻试验功能

（3）支持主回路电阻试验功能

（4）支持二次回路直流电阻试验功能

（5）支持机械特性试验功能

（6）支持主回路耐压试验功能

（7）支持单项试验功能

（8）支持多项试验顺控功能

（9）支持实验参数、系统参数配置功能

（10）支持实验数据存储功能

（11）支持历史数据对比分析功能

（12）支持一键生成试验报告功能

（13）支持试验报告导出功能

（14）支持系统校时功能

（15）支持软件升级功能

1、整机：

◇ 输入电源：220V±10%，50Hz±10%。

◇ 工作环境：温度 -20℃～50℃，湿度 ≤90%RH，不结露，海拔低于2000米

◇ 机柜尺寸（不含包装）：19英寸标准机架600mm*600*1600mm

◇ 主机重量：100kg

2、控制系统

一体工控机集控，显示器：17英寸。

3、测试项目：

1）回路电阻：

◇ 电流输出：恒流

◇ 工作方式：风冷、间歇

◇ 测试时间：100A：5~60S

◇ 测试范围：0~20000.0μΩ（100A）

◇ 准确度：0.5%读数±2字；分辨率：0.1μΩ

2）绝缘电阻：

◇ 输出电压档位：DC250V/500V/1000V/2500V

◇ 功能参数：

500V：0-5G

1000V：0-20G

2500V：0-100G,

◇ 电阻测试精度范围

1 M～10MΩ：误差：±5％FS（FS为满量程值）±10字

10M～10GΩ：误差：±3％FS（FS为满量程值）±5字；

10G～100GΩ ：误差：±5％FS（FS为满量程值）±10字

3）机械特性：

◇ 测试断口：3路金属触头

◇ 时间测量范围：1～20000ms。

◇ 准确度：±（0.05%t+0.1 ms），1～2000ms

◇ 分辨率0.1ms；2000～20000ms分辨率1ms

◇ 模拟传感器输入测量范围：0～5V

◇ 模拟传感器电阻范围：200Ω～5kΩ

◇ 数字传感器接口：长线驱动器RS422接口

◇ 数字传感器测量角度准确度：±0.1º，分辨率：0.05º

◇ 行程测量范围取决于传感器长度。最高1000mm。最小分辨率0.01mm

◇ 行程测量准确度：±（0.5%L+0.2 mm）

◇ 速度测量范围：0～20m/s，分辨率0.01m/s

◇ 直流电源输出：5～260V/20A，最大功率2kW

◇ 触发启动电压：≥30V

◇ 分合闸动作电压：

电压范围：5～260V

分辨率：1V

准确度: ±1%读数±1V

◇ 线圈直流电阻：

测量范围：20～5000Ω

分辨率：1Ω

精度：±（1%R+1Ω）
