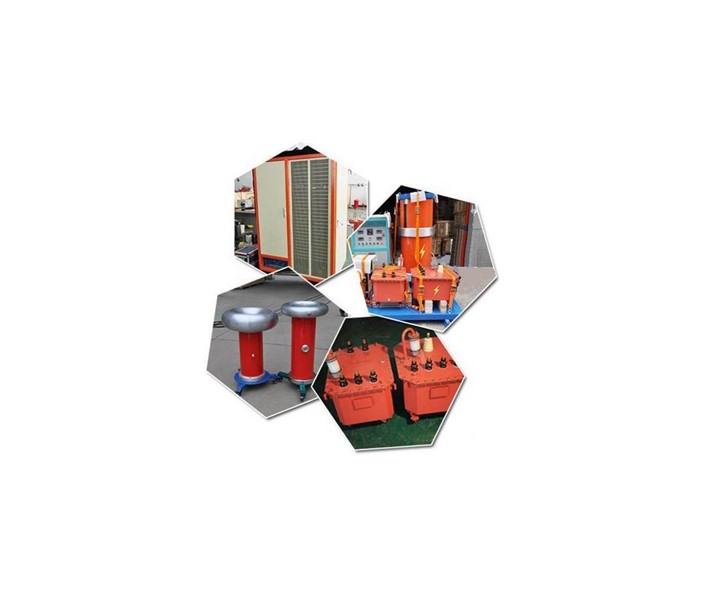

CTWJ-15互感器局部放电及感应耐压试验装置

满足110kV及以下PT(电磁式电压互感器)、CT(电流互感器)的感应耐压及局部放电试验

参考标准:

DL/T 848.3-2004

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    适用范围:满足110kV及以下PT(电磁式电压互感器)、CT(电流互感器)的感应耐压及局部放电试验。



    试验现场的干扰源

        1) 空间干扰:在试验回路未通电就存在干扰。其来源主要是试验回路以外的其它回路,附近高压电场、整流设备、电机启动和无线电干扰等。

        2) 电源的干扰:电源干扰来自电源本身,试验回路通电后产生的干扰,但又不是试品内部的干扰。这种干扰通常随电压增加而增大。

        3) 系统干扰:这种干扰主要是试验装置系统本身的干扰,高压导线的电晕或接触不良放电,以及低压侧局部放电,通过励磁变压器耦合到测量回路引起的干扰。

        4) 接地干扰:由于试验回路多点接地或接地不良产生的干扰。

        5) 其它干扰:高压导线的电晕或接触不良,试品周围物品,产生悬浮电压,产生的干扰。


    抑制干扰的措施

        1) 在高压试验装置的低压侧设置低通滤波器,抑制试验供电网络中的干扰。

        2) 试验电源设置屏蔽式隔离变压器,抑制电源供电网络中的干扰。

        3) 在试验的装置高压侧设置高压低通滤波器,抑制电源供电网络中的干扰。

        4) 高压端部选择合适的均压环或均压球,采用专配的伸缩式无晕高压导管。

        5) 抑制试验回路接地系统的干扰,唯一的措施是试验回路选择一点接地。

        6) 试验回路尽量紧凑,特别是高压引线线径要足够大,并与试品垂直。

        7) 试品周围物品,不应产生悬浮电压,周围金属材料应接地。


    各主要部件性能参数

    无局放变频电源 PFTS-15 1台

        1) 输入工作电压和电流: 三相380V,50Hz

        2) 输出电压和电流: 单相0~350V,最大电流42.8A

        3) 输出频率: 30~300Hz

        4) 额定输出功率: 15kW

        5) 局放量: ≤10pC

        6) 输出电压波形: 完全正弦波,畸变率<1.0%


    隔离变压器 WJ-BG20 1台

        1) 额定容量: 20kVA

        2) 额定频率: 50Hz

        3) 输入电压: 400V

        4) 输出电压: 400V

        5) 局放量: ≤10pC

        6) 相数: 三相

        7) 隔离变压器可减少电源干扰


    无局放中间变压器 WJ-BZ15 1台

         1) 额定容量: 15kVA

         2) 输入电压: 0~350V

         3) 额定输出电压: 100V/150V/250V/350V

         4) 工作频率: 100Hz

         5) 局放量: ≤10pC


    无局放试验变压器 YDBJ(W)-15kVA/150kV 1台

         1) 输出电压: AC:150kV

         2) 额定容量: 15kVA

         3) 输入电压: 350V

         4) 工作频率: 50Hz

         5) 局放量: ≤10pC

         6) 绝缘介质: SF6气体

         7) 工作制: 满负载≤5min


    无晕交流分压器 WJ-F150 1台

         1) 工作方式: 纯电容式

         2) 额定电压: 100kV

         3) 测压精度: 1.0%

         4) 工作频率: 0~300Hz

         5) 电容量: 300pF

         6) 局放量: ≤10pC


    耦合电容器 WJ-C150 1台

        1) 工作方式: 纯电容式

        2) 额定电压: 150kV

        3) 工作频率: 30~300Hz

        4) 电容量: 500pF

        5) 局放量: ≤10pC


    序号

    主要部件名称

    数量

    主要技术参数

    1

    无局放变频电源pFTS-15

    1

    电源功率:15kW;输出频率:30300Hz;输出电压:0350V;局放量:≤10pC

    2

    隔离变压器WJ-BG20

    1

    额定容量:20kVA;输入电压:400V;输出电压:400V;额定频率:50Hz;局放量:≤10pC;相数:三相

    3

    无局放中间变压器WJ-BZ15

    1

    额定容量:15kVA;额定频率:100Hz;输入电压:350V;输出电压:100V/150V/250V/350V;局  量:≤10pC

    4

    无局放试验变压器YDBJ(W)-15/150

    1

    额定容量:15kVA;输出电压:150kV;工作频率:50Hz;绝缘介质:SF6;局  量:≤10pC

    5

    无晕交流分压器WJ-F150

    1

    额定电压:150kV;电  量:300pF;测量精度:1.0级;局放量:≤10pC

    6

    耦合电容器WJ-C150

    1

    额定电压:150kV;电  量:500pF;局  量:≤10pC

    7

    成套附件

    1

    电缆线、接地线、放电棒等
