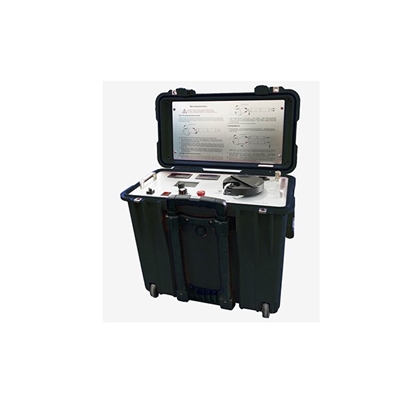

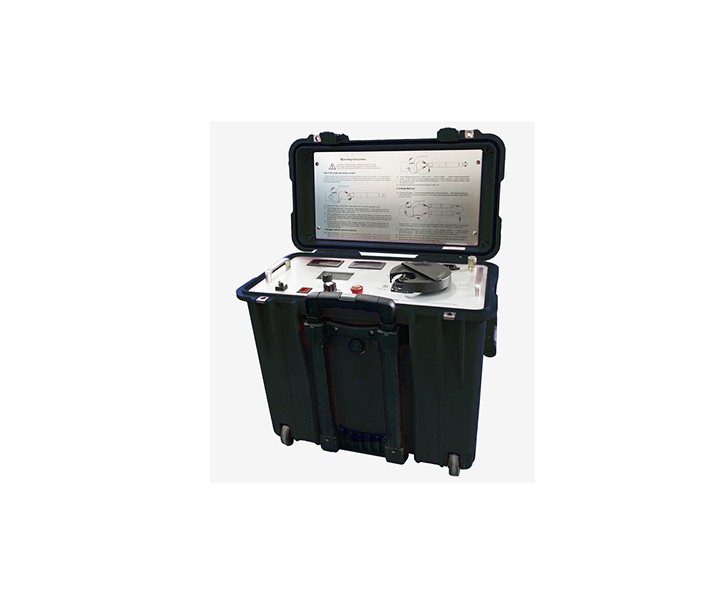

CTSC-60Q数字烧穿电桥

缆故障定位智能电桥,集烧穿和智能电桥于一体。烧穿模式额定电压60kV,短路电流500mA,可以快速将高阻故障烧成低阻。智能电桥额定工作电流500mA,大大提高了故障定位精度。

参考标准:

DL/T 849.1-2019
DL/T 849.2-2019
DL/T849.3-2004

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1.设备采用开关电源构成高压恒流源,电压高,电流稳定。

    2.电桥检测模块与大屏幕显示液晶整体置于高电位。面板上操作钮处于地电位,通过绝缘杆操作电桥。

    3.特别定制的四芯带屏蔽高压测量电缆,铜网编织屏蔽层可靠接地,使用安全。四端电阻测量法避免了引线电阻引入的误差。

    4.高压恒流源和电桥集成在一个便携式拉杆塑料箱体。设备电压高、重量轻、操作方便。

    5.与波反射法相比,电桥法没有盲区,特别适用于判断短电缆及靠近端头的击穿点。

    6.高电压、大电流特别适用于大长度大截面高压复杂电缆系统的绝缘及护层故障预定位。

    1、烧穿模式

     输出电压: 0~60kV,连续可调

     短路电流 500mA

    2、电桥模式

     输出电压: 0~4kV连续可调

     短路电流: 500mA

     LCD显示屏幕: 3.5寸TFT彩屏

     定位精度 :±(0.2%·L+1)m

     测试范围: 1~50000m

     操作键盘: 一键操作

    3、电源: 220V AC±10%,50Hz

    4、功率: 2kVA,发电机供电(大于2kW)

    5、重量: 29kg

    6、外型尺寸(:长×宽×高) 30cm46cm50cm

    7、工作温度: -10℃~+55℃
