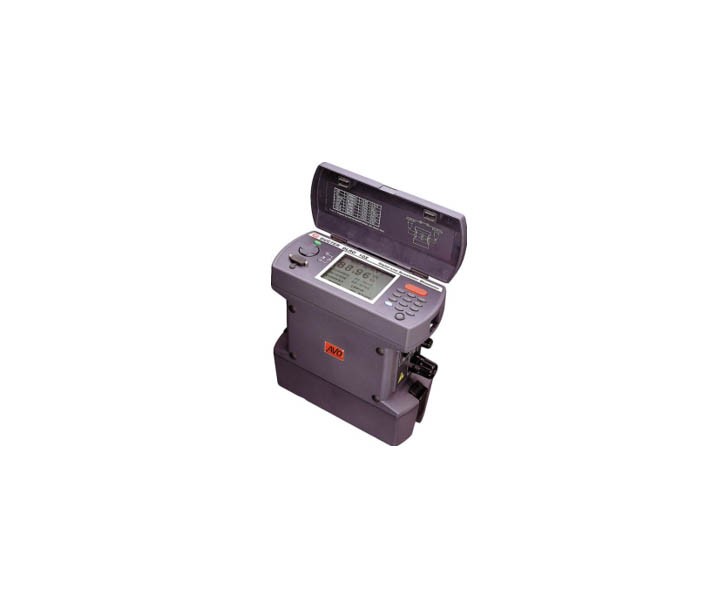

DLR10/10X 系列直流电阻测试仪

DLRO 10和DLRO 10X设定了低电阻测量的标准。DLRO 10和DLRO 10X是完全自动化的设备,可选择最大到10A的七个量程内最合适的直流测试电流来测量 0.1 μΩ到2000 μΩ的电阻。

参考标准:

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1、轻巧、小体积及便携– 可以在狭窄的地方使用,而不必加长导线或双人测试

    2、四端电阻法揭示被测物体的真实电阻

    3、明亮的LED(DLRO 10)和LCD(DLRO 10X)显示屏在各种环境下可视,减少了人为误差

    4、自动进行正反向电流测试,消除了被测物体的残余电压

    5、检测过量的噪声,降低了取用错误测试结果的可能性

    6、自动探测在P和C回路中的连续性,消除了由于高电阻产生的错误的高读数

    7、电池模块有一个电池状态的指示器,可使用户不用连接仪器就可查看备用电池的状态

    8、DLRO 10X的RS232接口可以将测试结果实时下载或者存储作后续调阅


    精确测定低电阻的需求是常见并且多样的,用于货物验收,测试接地元件和焊接点的电阻。典型的应用包括但并不局限于以下场合:

    1、开关和断路器接触电阻

    2、母线和电缆结点

    3、飞行器框架结点和静态控制回路

    4、焊接点完整性

    5、电池系统(最高600V)内部连接点

    6、变压器和电机绕组电阻

    7、铁轨和管道接触点

    8、金属合金、焊接和熔丝电阻

    9、石墨电极和其他合成材料

    10、导线和电缆电阻

    11、发射机天线和避雷器连接

    電阻量程

    满量程电压

    测试电流

    满量程

    分辨率

    精度*

    阻性

    感性

    阻性

    感性

    1.9999 mÙ

    0.1 µÙ

    ±0.2% ±0.2µÙ

    20 mV

    n/a

    10 A

    n/a

    19.999 mÙ

    1 µÙ

    ±0.2% ±2 µÙ

    20 mV

    20 mV

    1 A

    1 A

    199.99 mÙ

    10 µÙ

    ±0.2% ±20 µÙ

    20 mV

    200 mV

    100 mA

    1 A

    1.9999 Ù

    100 µÙ

    ±0.2% ±0.2 mÙ

    20 mV

    200 mV

    10 mA

    100 mA

    19.999 Ù

    1 mÙ

    ±0.2% ±2 mÙ

    20 mV

    200 mV

    1 mA

    10 mA

    199.99 Ù

    10 mÙ

    ±0.2% ±20 mÙ

    20 mV

    200 mV

    100 µA

    1 mA

    1999.9 Ù

    100 mÙ

    ±0.2% ±0.2 Ù

    200 mV

    200 mV

    100 µA

    100 µA


    DLRO 10

    DLRO 10X

    测量:

    模式:

    手动、自动、连续

    大功率

    手动、自动、连续

    大功率、单方向

    控制:

    完全自动

    完全自动/手动

    速度:

    正向及反向电流测试及显示时间<3s

    显示:

    测量:

    4 1/2 位数字显示屏LED

    量程和安全:

    LED显示

    大型背光LCD

    测试方法:

    单周期双向直流比例式测量– 平均结果显示

    测试电流:

    精度:

    ±10%

    稳定性:

    每秒<10 ppm

    最大测试导线电阻:

    10 A 运行时总共 100 mΩ,与电池状态无关

    电压表输入阻抗:

    > 200 kΩ

    谐波抑制:

    电压导线在工频100   mV峰值电压谐波少于1%±20位。如果谐波或噪声超出这个范围将显示警告标志

    数据:

    传输:

    实时或从内存通过RS232输出

    存储:

    700组测试数据

    备忘:

    最多200个字符,通过一体化的数字字母键盘输入

    电池:

    容量:

    7 Ah 镍氢可充电电池

    寿命:

    10 A 测试电流下通常可进行1000次测试

    充电:

    通过外部90 V-260 V,50/60 Hz充电器或者使用12到15 V直流电源

    充电速度:

    典型:

    2.5小时至90%,4小时充满

    温度:

    运行:

    +5 ºC +45 ºC (41 ºF 113 ºF) 可满足规程要求

    -10 ºC +50 ºC (14 ºF 122 ºF)精度有所下降

    储存

    -30 ºC +70 ºC (-22 ºF 158 ºF)

    相关性:

    5 ºC 40 ºC 范围内<0.01% (<0.006% ºF 41ºF 104 ºF)

    缓慢充电:

    +10 ºC +45 ºC (50 ºF 113 ºF)

    湿度(最大):

    90% RH @ 40 ºC (104 ºF) 不凝结

    海拔(最高):

    2000 m (6562 ft)内满足规程要求

    安全:

    当使用DH6测试导线时符合IEC61010-1 600V III类标准

    EMC:

    满足IEC61326-1标准

    体积:

    220 x 100 x 237 mm (8.6 x 4 x 9.5 in)

    重量:

    2.6 kg (5 3/4 lb.) 包括电池模块

    * 上述的精度假設了正向和反向测量。

    若出现外部EMF,感应模式或无定向模式将引入一个未定义的错误。
