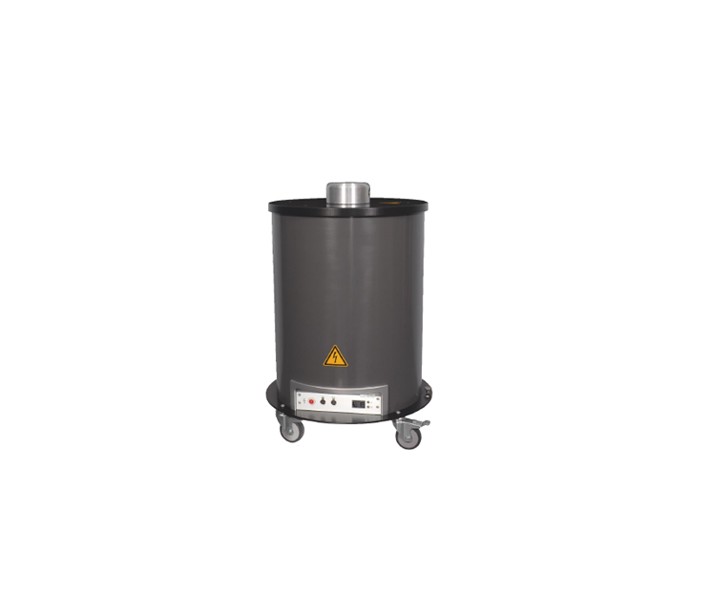

Onsite-MV30 电缆振荡波测试仪

通过现场试验,在不损害电缆本体绝缘的情况下检查10kV电缆的绝缘状况及其内部局部放电情况,以对其绝缘进行评估。

参考标准:

DL/T 849.5-2019

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频


    硬件条件:

    1、更轻、更小→更方便更快的处理与运输;

    2、更高的激励电压→长电缆时测试更快;

    3、更高的转换能力→30kV(峰值)时10μF;

    4、新型四级→更好的防噪声干扰能力、更准确的测试结果;

    5、基于500+个使用中系统的新型服务理念→电脑、信号状况等可现场更换;

    6、工业级别电脑→测试温度范围-25℃~85℃;

    7、新型校准器→18个可选范围,可WiFi控制;

    8、可扩展的系统平台→可根据用户需要选择。


    可用选择:

    1、双边测量→可以测试以前不能测试的电缆;

    2、外在分频器,局放检测器(ATL)→在已安装系统上使用时有优势;

    3、热带设置→额外的密封圈以防高湿度情形;

    4、双激励源→激励时间减半,测量时间更少。


    软件:

    1、直观的用户界面→更适合非专业人士使用,更短的训练时间;

    2、测试时可实现实时数据库→通用的数据输入/输出,储存在文件里可供3、日后使用;

    4、储存所有测试结果*→不会出现没储存上的情况,效率更高;

    5、立即储存*→内置固态硬盘,数据不会丢失;

    6、更快的信号处理→测试表现更好;

    7、新的WiFi接入点→支持多种数据平台,集中控制硬件;

    8、全触屏支持→新一代平板可使用。

    9、*→针对倾斜升温试验和耐压试验


    新功能:

    1、一键校准→校准工作可由单人准确完成;

    2、倾斜升温测试→测试时有适合所有测试的解决方案;

    3、预先设定耐受电压→可设置为IEEE/IEC标准,或根据个人需要设置;

    4、可选择的复合视图,单个或全部→用户可自行选择喜欢的视图。


    1、系统参数:MV30

    2、最大输出电压:30kV(peak) / 21.2kV(RMS)

    3、线圈电感值:App rox. 1.0H

    4、振荡电压频率:20-800Hz,(acc. To IEC 60060-3)

    5、最大电容值:10μF

    6、重量不包含运输箱:App rox. 64kg

    7、作业温度:-25℃~65℃

    8、供电源:1 phase,94-250V,48-63Hz,500VA

    9、数据采集:125 MS/s, 12bits

    10、PD测量范围:1pC ~ 150nC

    11、局放定位带宽:150KHz-50MHz,宽范围,对短电缆和长电缆自适应带宽
    12、局放测量精度:1pC

    13、局放测量精度:1.0m ~ 0.1m

    14、TDR接头定位校准模式:集成

    15、双端测量:可选

    16、操作控制:区域网络

    17、用户界面:遥控器(笔记本电脑)

    18、分析软件:

           TDR,映射

           PRPD和PRPA模式识别

           从旧格式导入

           测试报告生成器
