CTEIII容性设备及避雷器在线监测装置

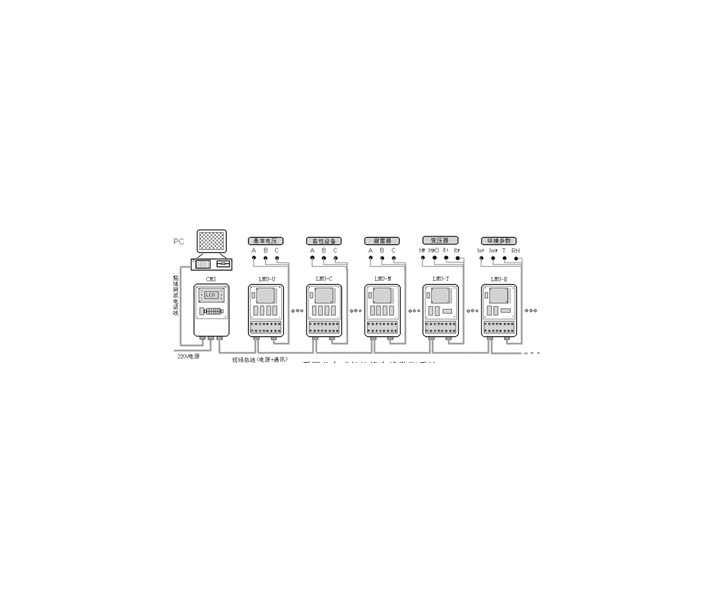

变电站高压设备绝缘在线监测系统采用CAN总线控制技术,它由安装在变电站内的测量监控系统和安装在后台管理中心的数据管理系统两个部分组成,通过公共电话网络,可把若干个变电站监控系统的监测数据汇集到上层的数据管理诊断系统,实现对多个变电站内的高压设备绝缘在线监测。绝缘监测系统通常由用户计算机、变电站中央监控器和若干个本地测量单元构成。

参考标准:

DL/T 1498.3-2016

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1配置灵活:监测装置采用分布式结构,可根据需要在中央监控器提供的通讯总线上挂接不同类型及数量的本地测量单元,即在每台或每组被监测设备的附近安装本地测量单元,可就地把被测的电气信号变成数字量,并通过数字化的通讯总线传送到系统主机,较好地解决了模拟信号的长距离传输问题,并且具有较强的抗冲击性能。

    2安装维护简便:采用CAN2.0B现场通讯总线,所有本地测量单元均安装在被测设备的下方,通过1根4芯屏蔽电缆(其中1对为通讯,另外1对提供220V工作电源)联接所有的测量单元;施工安装简单,所有单元的传感器均不需要在现场校正。测量单元的安装不会影响一次设备的安全运行。

    3本地测量单元采用模块化设计结构,采用了完全相同的硬件结构如取样用的电流传感器,具务高度的通用性和互换性,可在设备带电运行的条件下对包括传感器在内的所有部件进行维修或更换。

    4测量安全,数据准确可靠:在对PT二次信号进行取样时,通过就近安装的基准电压测量单元实现,并采取可靠的多重保护措施,确保在任何情况都不会造成PT二次回路短路。

    5监测CT、套管等容型设备时,采用穿心式电流传感器取样,并安装特殊保护装置;取样安全可靠。

    6在监测氧化锌避雷器时,在取样回路中安装高频阻尼装置,取样方式不会影响原有计数器的计数功能。

    7所有的本地测量单元均具备严格的自检功能,测量数据全部采用数字通讯方式传输,克服了长距离传输模拟信号所导致的信号失真问题,采用高精度的电流传感器和先进的数字处理及传输技术,彻底解决了电容型设备介损测量的精度及稳定性问题。

    8功能齐全:监测装置具备远程监控、分析功能,可通过局域网和电话线实时获取监测数据,自动进行故障诊断和异常报警,并可显示及打印出相关曲线和表格。监测装置具备实时自检功能,可在管理中心的计算机上给出明确的故障信息。

    9监测数据将自动存入SQL Servers2000数据库,可保存10年以上的监测数据,并可方便地与MIS系统融合。

    电容型设备

    1末屏电流:100μA~1000mA ± 0.01%

    2介质损耗:-50%~50% ±0.05%

    3等值电容:30pF~0.3μF± 1%

    MOA避雷器

    1泄漏电流:70μA~100mA± 0.5%

    2阻性电流:70μA~100mA± 0.5%

    3容性电流:70μA~200mA± 0.5%

    母线PT电压

    1母线电压:110kV~500kV± 0.5%

    2谐波电压: 3、5、7次± 2%

    系统频率:45~60Hz± 0.05%
