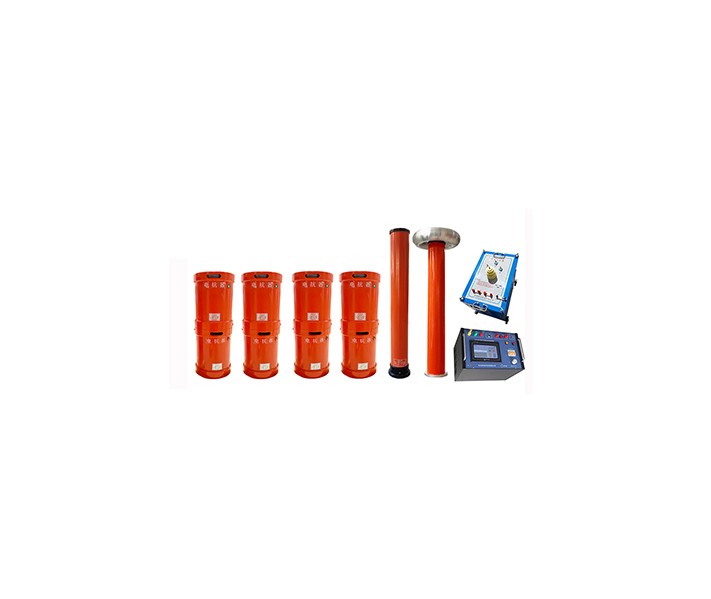

CTSR - 500kVA/200kV 变频串联谐振试验装置

该装置主要针对10kV、35kV、110kV电缆及电力系统的交流耐压试验设计制造。电抗器采用多只分开设计,既可满足高电压、小电流的设备试验条件要求,又能满足象10kV电缆这样的低电压的交流耐压试验要求,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。 该装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。

参考标准:

DL/T 849.6-2016

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    基本功能

    1、装置具有过压、过流、零位启动、系统失谐(闪落)等保护功能,过压过流保护值可以根据用户需要整定,试品闪落时闪落保护动作并能记下闪落电压值,以供试验分析。

    2、整个装置单件重量很轻,最大不超过40kg,便于现场使用。

    3、装置具有四种工作模式,方便用户根据现场情况灵活选择,提高试验速度。工作模式为:全自动模式、手动模式、自动调谐手动升压模式。

    4、能存储及时打印和异地打印数据,存入的数据编号是数字,方便的帮助用户识别和查找。

    5、装置自动扫频时频率起点可以在规定范围内任意设定,扫频方向可以向上、向下选择,同时彩色液晶大屏幕显示扫描谐振、升压、记时曲线方便使用者直观了解是否找到谐振点。

    6、采用了DSP平台技术,可以方便的根据用户需要增减功能和升级,也使得人机交换界面更为人性化。


    试验时关系列表

      设备组合

    被试品对象

    电抗器

    65kVA/32.5kV八节

    激励变压器

    输出端选择

    110 kV电缆

    300m²长度800m

    电抗器8节四串两组并联

      6 kV

    35 kV电缆

    300mm²长度3km

    电抗器8节两串联四组并联

      3 kV

    10 kV电缆

    300mm²长度6km

    电抗器8节并联

      1.5 kV

    110 kV电力系统

    电力变压器、高压母线、断路器、GIS

    电抗器8节并联

      9 kV



    整套装置参数

    1、额定电压:200kV-满足 110kV,电力变压器、高压母线、断路器、GIS等交流耐压试验

    2、输出电压波形畸变率:<1.0%

    3、允许连续工作时间:额定条件下一次性工作30分钟,在对电缆耐压时,满足连续工作60分钟

    4、装置自身品质因数:Q>50

    5、电缆试验时满负荷下品质因数:Q>30(与负载相关)

    6、输入电源:单相220V  三相380V

    7、频率调节范围:30Hz~300Hz

    8、系统测量精度:1.5%

    9、装置具有过压、过流、零位启动等保护功能


    系统配置参数

    1、电源控制箱 1台

         额定功率:25kW;(以铭牌为准)

         输入电压:单相 220V±15%  三相380V   50Hz

         输出电压:0~400V可调

         输出电压频率:30~300Hz

         0.1Hz步进可调

         频率不稳定度≤0.02%

         输出电流:0~62.5A

    2、电抗器8台

         额定工作电压:32.5kV

         额定工作电流:2A

         额定电感量:60H

         连续工作时间:60分钟

         温    升:小于60度

         工作频率:30~300Hz

    3、励磁变压器 1台

         额定容量:25kVA

         输入电压:400V/200V

         输出电压:1.5kV/3kV/6kV/9kV

         输出电流:16.6A/8.3A/4.1/2.7A

    4、电容分压器

         电容量:750pF

         额定电压:200kV

         工作频率:30~300HZ

         分压比:2000:1(以铭牌为准)

    5、测试线及附件 1套

    被试品电容量一览表

    C=εΑ/d ,ε---介质的介电常数,Α---电极面积,d---电极距离

    表1:几种常见被试品电容量一览表

    被  试  品

    电  容  量

    电力变压器1-100MVA

    1-6MVA:3000-10000pF

    10MVA:5000-12000 pF

    20MVA:7500-15000 pF

    60MVA:13000-20000 pF

    100MVA:15000 Pf-20000 pF

    电容式电压互感器

    3000-5000 pF

    高压断路器、电流互感器、电磁式电压互感器

    100-1000 pF

    开关(普通和SF6)

    300-1000 pF

    高压导管

    50-600 pF

    绝缘子

    <100 pF

    绝缘工具

    10-100 pF

    架空导线及母线(每米)

    8-10 pF



















    表2:35KV及以下电缆单位电容量一览表

    单芯

    截面

    (mm²)

    18/20KV

    6/6KV

    6/10KV

    8.7/10KV

    8.7/15KV

    26/35KV

    μF/KM

    μF/KM

    μF/KM

    μF/KM

    25

    0.1163

    0.1922

    0.1567

    0.0992

    35

    0.1251

    0.2116

    0.1725

    0.1061

    50

    0.1362

    0.2357

    0.1917

    0.1150

    70

    0.1508

    0.2693

    0.2167

    0.1263

    95

    0.1643

    0.2999

    0.2400

    0.1368

    120

    0.1760

    0.3266

    0.2603

    0.1460

    150

    0.1893

    0.3570

    0.2834

    0.1563

    185

    0.2026

    0.3873

    0.3123

    0.1665

    240

    0.2207

    0.4296

    0.3439

    0.1805

    300

    0.2387

    0.4706

    0.3755

    0.1945

    400

    0.2648

    0.5311

    0.4213

    0.2146

    500

    0.2876

    0.5839

    0.4613

    0.2321

    630

    0.3151

    0.6481

    0.5099

    0.2533






















    表3:110KV、220KV高压电缆单位电容量一览表

    110KV

    220KV

    单芯

    截面

    (mm²)

    电容量

    (μF/KM)

    单芯

    截面

    (mm²)

    电容量

    (μF/KM)

    240

    0.136

    240

    0.110

    300

    0.147

    300

    0.117

    400

    0.165

    400

    0.125

    500

    0.182

    500

    0.134

    630

    0.201

    630

    0.144

    800

    0.224

    800

    0.155

    1000

    0.265

    1000

    0.180

    1200

    0.282

    1200

    0.190





    1400

    0.198





    1600

    0.204





    1800

    0.212





    2000

    0.222






















    表4:电力系统常用发电机的电容量参考表

    类别

    发电机


    型号

    生产厂家

    额定容量MW

    额定电压kV

    相电容UF

    水力发电机





    72.5-85

    10.5

    0.694





    125-150



    1.8-1.9





    300

    15.75

    1.7-205





    400

    18.0

    2-2.5





    600



    2.1-2.5

    火力发电机

    T2-12-2



    12

    6.3

    0.1

    TQ-25-2



    25

    6.3

    0.19

    TBC-30



    30

    6.3

    0.2

    TB2-30-2



    30

    6.3

    0.2

    TQN-50-2



    50

    10.5

    0.209

    TB-50-2



    50

    10.5

    0.26

    TB-60-2



    60

    10.5

    0.25

    TQN-100-2



    100

    13.8

    0.234

    WT23S-083AF3



    300

    15

    0.29

    TB-320-2



    320

    20

    0.3

    T264/640



    600

    20

    0.368

    QF-30-2



    30

    6.3

    0.1

    QF-60-2



    60

    6.3

    0.234

    QF-60-2



    60

    10.5

    0.33

    QFS-125-2

    上海电机厂

    125

    13.8

    0.08-0.12

    QFSN-200-2

    哈尔滨电机厂

    200

    15.75

    0.19-0.21

    QFQS-200-2

    东方电机厂

    200

    15.75

    0.1928-0.21

    QFS-300-2

    上海电机厂

    300

    18

    0.16-0.20

    QFSN-300-2

    上海电机厂

    300

    18

    0.18-0.20

    QFSN-600-2



    600

    20

    0.234

    ATB-2

    美国GE公司

    352

    23.0

    0.268

    TBB-200-2

    前苏联

    200

    15.75

    0.107

    TBB-500-2



    500

    20

    0.25

    TBB-320-2

    前苏联

    320

    20

    0.31

    TBB-800-2



    800

    24

    0.25

    2-105*234

    美国西屋公司

    600

    20.0

    0.2

    50WT23E-138

    ABB

    600

    22.0

    0.253

    同步调相机

    TT-15-8



    15

    6.6

    0.108

    TT-30-6



    30

    10.5

    0.2


















































    注:有了电容量后再根据国内几个试验规程定的试验电压即可算出。
