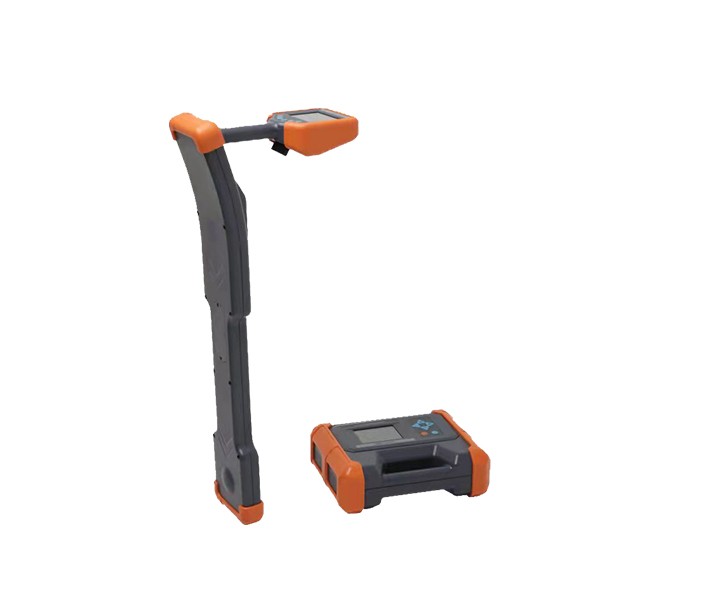

CT5707W智能管线定位仪

智能管线探测仪是一套高性能地下金属管线探测系统,由信号发射机和接收机组成,可用于金属管线、地下电缆的路径探测、管线普查和深度测量,配合多种选配附件,可以进行唯一性鉴别,以及管道绝缘破损和部分类型电缆故障的查找。

参考标准:

CJJ 61-2017

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1、罗盘和方向显示:直观显示管线位置和左右方向。

    2、跟踪正误提示:电流方向测量,跟踪正误提示,排除临线干扰(部分频率)。

    3、深度和电流测量,可显示信号强度历史曲线。

    4、全数字化高精度采样处理:稳定可靠,超高灵敏度,接收通频带极窄,抗干扰能力强,能充分抑制邻近运行电缆及管道的工频及谐波干扰。

    5、运行电缆探测:高性能发射卡钳,最大程度向运行电缆耦合输出信号。

    6、电缆/管线鉴别:柔性卡钳(选配件)方便易用,明确给出鉴别结果;听诊器(选配件)可在不方便使用卡钳时使用。

    7、接地故障查找:升压器(选配件)可将最大输出电压提升至1000V,使用A字架(选配件)可定位管线的对地绝缘破损点,无须调零,箭头指示故障点方向。

    8、多种探测频率:主动探测和被动探测。

    9、发射机多种信号输出方式:直连输出、卡钳耦合、辐射感应。

    10、发射机数字功放大功率输出,全自动阻抗匹配,全自动保护。

    11、内置可拆卸大容量锂离子电池,欠压自动关机,长时间无操作自动关机。

    12、机壳美观坚固、质轻便携。

    发射机:

    1、输出方式:直连输出、辐射感应、卡钳耦合(选配)、查障升压器(选配)。

    2、输出频率:640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz。

    3、输出功率:最大10W,10档可调,全自动实时阻抗匹配。

    4、直连输出电压:最高150Vpp。

    5、过载和短路保护。

    6、人机界面:320×240点阵液晶显示器。

    7、内置电池:4节18650锂离子电池,标称7.4V,6.8Ah。


    接收机:

    1、输入方式:内置接收线圈、柔性卡钳(选配)、听诊器(选配)、查障A字架(选配)。

    2、接收频率:

        主动探测频率:640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz。

        工频被动探测频率:50Hz/60Hz和250Hz/300Hz(用户可配置)。

        射频被动探测频段:中心频率分别为10kHz、33kHz、82kHz。

    3、管线探测模式:宽峰法、窄峰法、音谷法。

    4、电缆鉴别模式:柔性卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别。

    5、人机界面:320×240点阵液晶显示器。

    6、内置电池:2节18650锂离子电池,标称7.4V,3.4Ah。


    其他:

    1、体积:发射机280×220×90mm,接收机680×120×277mm。

    2、质量:发射机2.3kg,接收机2.0kg。

    3、充电器:输入AC100~240V,50/60Hz,输出DC8.4V,2A。

    4、使用条件:温度:-10℃-40℃,湿度5-90%RH,海拔<4500m。
