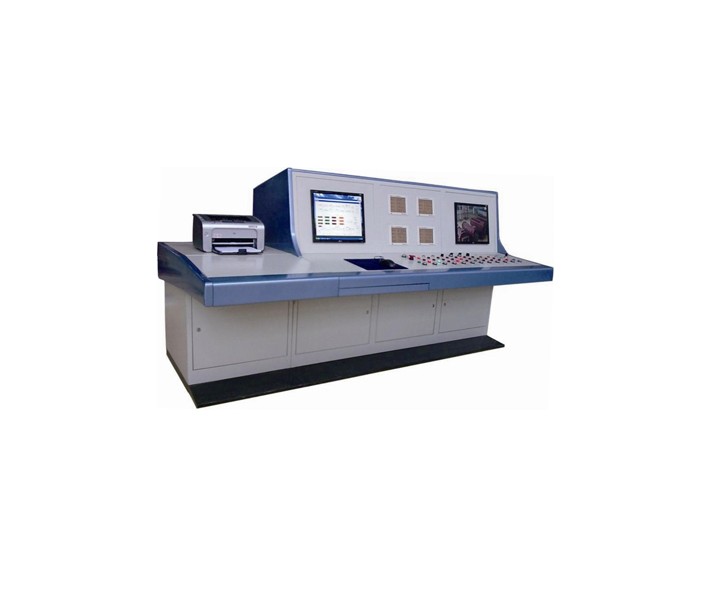

CTBZ-1000kVA变压器综合试验台

主要是对电力变压器,配电变压器的空载、负载特性进行试验,也可对被试变压器进行工频耐压试验。整套试验系统兼顾了试验人员的安全性及设备运行的可靠性,各种过电压、电流保护齐全,间布局合理,布线清晰明了。测量部分数字显示,空载、负载等测试数据由单片机同步采样,避免了传统试验方法中电压,电流表,功率表分别读数并由人工计算造成的误差。外接线统一布置,换线时只在试验台上用控制按纽进行自动切换完成。此外,本系统在设计中已经考虑,可充分保证在某一点故障时,不影响设备的正常操作及试验工作的正常进行。

参考标准:

GB 1094.1-2013
GB 1094.2-2013
GB 1094.3-2017

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1.该变压器性能综合试验台可对调压器,互感器实现远程控制;设置电流电压量程转换,试验项目选择,过流过压保护;空负载损耗值的实时显示,打印,耐压计时等;

    2.控制台上的电压表及电流表均由数字表头显示;

    3.三相调压器由控制台电动升降压,并且具有零位保护及上下限位保护功能;

    4.空载、负载试验项目都具有过流保护和过流复位功能;

    5.标准电流互感器CT档位的切换都在控制台上完成;

    6.主控制台具有紧急停止装置,如被试品出现意外情况时可以紧急停止断开主电路;

    7.主控制台装有红色警灯及警铃,在主电路启动时警灯闪烁,试验完成后,按警铃按钮提醒试验人员试验完成;

    8.整套控制系统由两部分组成,一部分由主控制台组成装有各种指示仪表、空负载测试仪、直流电阻测试仪、变比测试仪、过流继电器及启停按钮,另一部分由交流接触器、中间继电器、电流互感器等一次回路组成的;

    可满足的试验能力:

    1、变压器容量:1000kVA;

    2、变压器高压电压等级:10kV;

    3、变压器低压电压等级:0.4kV;

    4、变压器类型:油浸式、干式变压器;

    可测试的试验项目:

    1、三相电压、电流有效值;

    3、三相电压、电流平均值;

    5、变压器直流电阻测试;

    6、变压器电压比及连接组别号的测试;

    7、变压器的空载损耗及空载电流%的测试;

    8、变压器的负载损耗及短路阻抗%的测试;

    9、变压器工频耐压试验;
