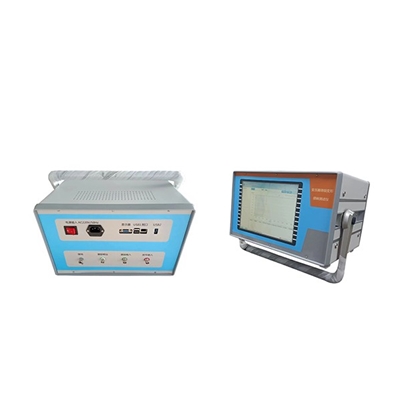

CT3800变压器绕组变形测试仪 分体/一体(单频响)

变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量,采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法,能对变压器内部故障作出准确判断。

参考标准:

DL/T 911-2016

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频


    1.技术性能完全符合国家标准DL/T 911-2004《电力变压器绕组变形的频率响应分析法》;


    2.使用高性能嵌入式处理芯片、数字窄带滤波等技术,有效地抑制工频及高频干扰;


    3.可使用有线网络和无线WIFI(分体机)两种方式连接测试仪,方便现场测量使用;


    4.扫频范围从1KHz~2000KHz, 可以灵活选择扫频方式,便于数据对比分析;


    5.测量速度快,平均1000个频率点,测量时间不超过1分钟;


    6.一体机采用高可靠性工业电脑,屏幕分辨率为1024X800, 显示效果清晰细腻;


    7.多种图谱和数据结果展示,如幅频图,差异曲线,差异彩虹条等,曲线高度自适应调整,有助细节观测;


    8.系统主要功能都在一个操作界面内完成,方便用户操作;


    9.对测试数据可作“封存”,保护数据,方便后续纵向对比;


    10.支持测试数据报表生成和打印输出;


    11.短路保护,确保在接线时不小心短路情况下不损坏仪器。




    1)扫频特性

    频率范围:1KHz~2MHz(频率精确度0.005%)

    输出阻抗:50Ω

    输出幅值:20Vpp(最大),输出幅度软件自动调节

    扫频方式:采用线性分布的扫频检测方式, 等间隔(可选间隔:0.5kHz/1kHz/2kHz,默认1kHz)


    2)信号检测

    检测范围:-100dB~+20dB

    检测精确度:-60dB~+20dB的范围内检测精确度±1dB

               -80dB~ -60dB的范围内检测精确度±2dB

    3)数据显示

    显示图谱:幅频/差异曲线/差异彩虹条

    频率范围:1KHz~2MHz(可选)

    数据对比:待分析数据以指纹数据作为参照对比


    4)阻抗匹配

    信号检测端输入阻抗:1MΩ


    5)选频滤波特性

    数字滤波器选频带宽为测量频率的0.5%


    6)电源

    交流220V,50Hz


    7)物理特性

    尺寸:364*236*320 mm   重量:9.8kg(不含包装箱)


    8) 适用环境

    温度:-10℃~45℃    湿度:<90%,无凝露
