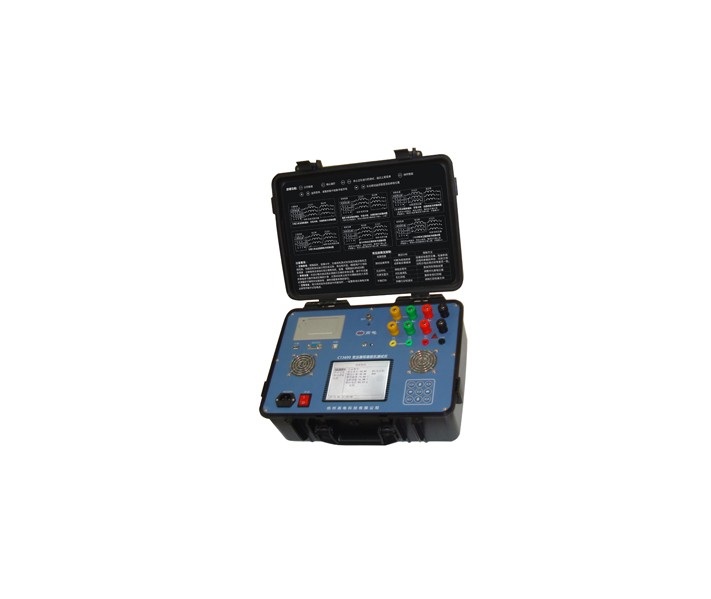

CT3600变压器短路阻抗测试仪(电抗)

变压器短路阻抗测试仪是本公司自主研发的新一代变压器参数测试仪器。该仪器设计精巧,性能优越,功能强大,内部采用国内外最新型的单片机测试技术及先进的A/D同步交流采样和数字信号处理技术;外部采用大屏幕液晶显示,中文菜单提示,操作简单,配备高速热敏打印机,设计有存储功能,方便数据的存储和打印;

参考标准:

DL/T 1093-2018

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1、可测量变压器绕组短路阻抗、短路电抗、短路电阻、三相阻抗电压、阻抗电压、电压有效值、电压平均值、电流、功率、功率因数、频率等参数。

    2、全部数据均在同一周期内同步测量,保证测量结果的准确性和合理性。

    3、测试结果自动折算,无须任何手工计算。

    4、内置不掉电存储器,可储存80次测量结果,可长期保存测量数据并可随时查阅。

    5、内置微型打印机可打印全部测试结果或存储记录。

    6、大屏幕液晶显示,全部汉字菜单及操作提示,直观方便。

    7、不掉电日历,时钟功能。

    8、USB或串口通信功能,能将测试数据通过上位机软件上传到电脑中。

    9、移动U盘功能,能将保存在仪器里的全部测试数据转存到移动U盘中。


           本装置内置隔离变压,可指示三相电压输入,输出控制开关及保险,可显示输出的三相电压/电流,可用于“倒送电”试验及所有需使用隔离电源的场合!

    产品选型:


    产品选型

    功率

    尺寸

    重量

    302

    2kW

    340mm×300mm×365mm

    30kg

    305

    5kW

    380mm×340mm×350mm

    48kg

    其他款型需定制




    1、电压测量范围:AC 0~850V;

    2、电流测量范围:AC 0~60A;

    3、频率测量范围:35~65Hz;

    4、功率因素测量范围:0~1.0;

    5、阻抗测量范围: 1Ω~200Ω;

    6、测量精度:

         电压、电流、频率:±0.2%±3字;

         阻抗、功率:0.05<cos¢≤0.1  ±1%±3字;

                                    cos¢>0.1 ±0.5%±3字;

    7、环境温度: -10℃~40℃;

    8、相对湿度: 当温度为25℃时,不大于90%(无凝露);

    9、工作电源: AC 220V±10%   50Hz±10Hz;

    10、外形尺寸:ABS箱415×320×168mm;

                            铝箱380×260×150mm;

                         车载箱450×190×400mm;

    11、仪器重量:ABS箱6kg;

                            铝箱7kg;

                       车载箱10kg (不包括测试线)。
